Messung und Validierung

Auslegung, Messung und Validierung

Machbarkeitsbewertung und vereinbarte Abnahmekriterien für nachvollziehbare Entwicklungsentscheidungen.

Nach individueller technischer Abstimmung

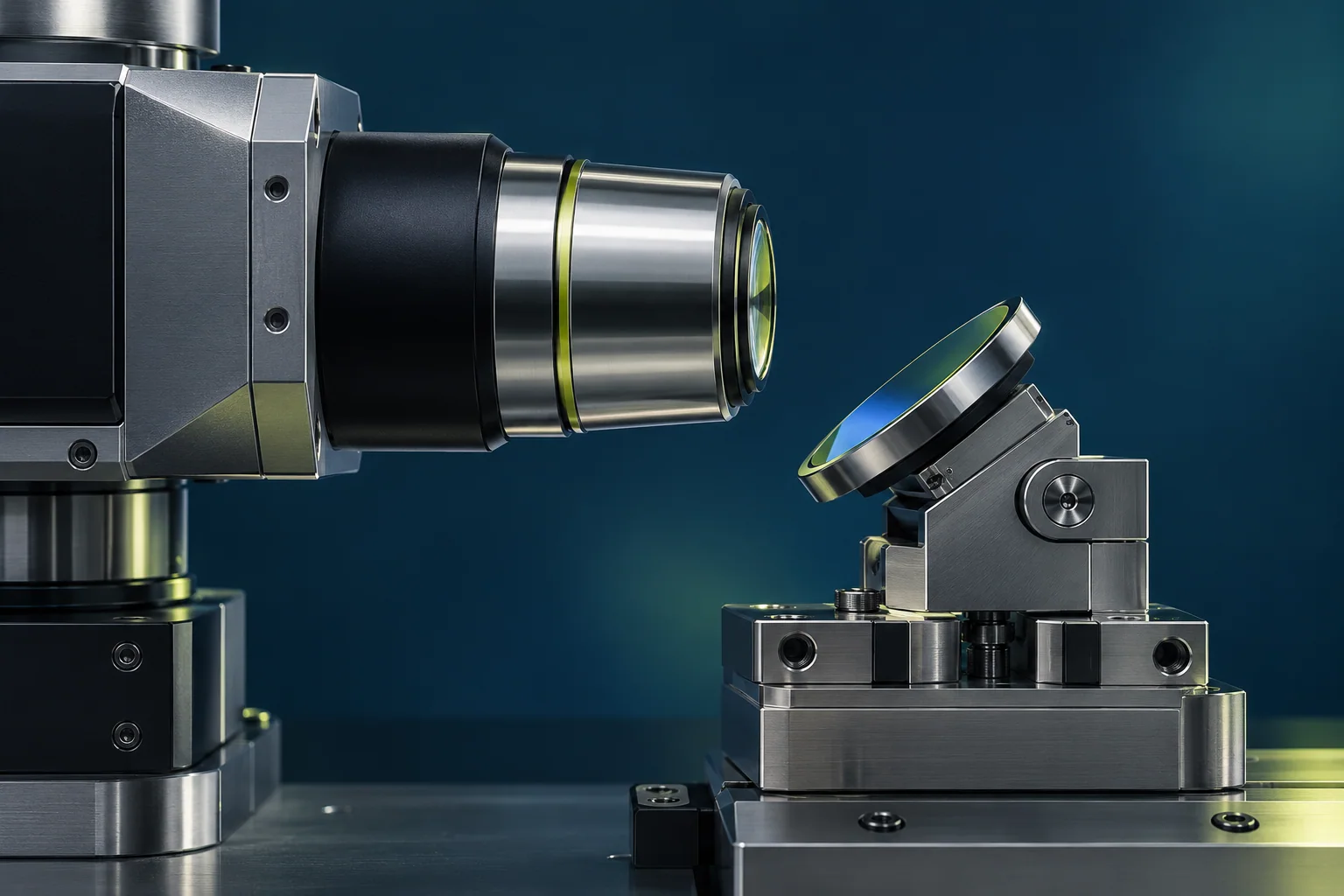

Auslegung, Messung und Validierung · schematische Darstellung, keine Messdaten

KI-generiertes technisches Konzept · Nicht maßstäblich; kein gefertigtes Bauteil und kein Messergebnis.

Die Aufgabe · vergleichbare Daten für eine Entscheidung

Eine Messung soll eine konkrete Frage beantworten: Erfüllt die Fläche die geforderte Form, ist ihre Topografie geeignet, oder liegt sie richtig zu den Bezügen? Der Messplan trennt diese Fragen.

Vier Bewertungsebenen

Maße und Lage: mechanische Passung und Bezugssystem des Bauteils.

Form: Abweichung der tatsächlichen Fläche von der spezifizierten Geometrie im Auswertebereich.

Topografie: kleinräumigere Oberflächenmerkmale mit festgelegten Kenngrößen und Filterung.

Funktion: Leistung im System, etwa bei einer optischen oder experimentellen Prüfung.

Das Verfahren nach der Anforderung auswählen

Integrierte Maschinensensoren unterstützen prozessbegleitende Prüfungen. Die Eignung von Interferometrie, Profilometrie oder Koordinatenmesstechnik hängt auch von Form, Größe und Werkstoff der Fläche ab. Interne und kooperative Messaufgaben werden im Angebot spezifiziert.

Zunächst bestimmen wir die für die Entscheidung benötigten Daten und wählen dann das Messverfahren. Form, Topografie und optische Leistung werden getrennt bewertet, damit jede Anforderung einen passenden Nachweis erhält.

Was sollte das Ergebnis enthalten?

Probenkennung, bewertete Geometrie, Messverfahren, Bezugssystem und Auswerteeinstellungen. Falls für eine Konformitätsentscheidung erforderlich, wird der Umgang mit der Messunsicherheit vorab vereinbart. Der Berichtsumfang richtet sich nach der im Projekt definierten Entscheidung.

Rückmeldung an die Fertigung

Lässt sich eine Abweichung korrigieren, kann die Messung eine gezielte Änderung begründen. Für den Vergleich sind gleichwertige Auswertebedingungen erforderlich. Die nächste Iteration wird zu einer kontrollierten Änderung auf Basis des vorherigen Ergebnisses.

Zugehörige Vorgehensweise

Die Abweichungskarte und der nächste Bearbeitungsschritt

Bereiche einer Flächenabweichungskarte müssen auf das für die Werkzeugbahn verwendete Modell und Koordinatensystem zurückführbar sein. Geometriekorrektur und Auswerteverfahren sind gemeinsam zu dokumentieren. Eine aufspannungsbedingte Abweichung erfordert eine andere Reaktion als ein Fehler der bearbeiteten Form.

MIT DER ANWENDUNG BEGINNEN

Welche Oberfläche macht den Unterschied?

Funktion definieren, Verfahren auswählen und den Nachweis vor der Fertigung vereinbaren.

01

FORM · TOPOGRAFIE · FUNKTION

Den Abnahmenachweis im Voraus festlegen.

Ein Rauheitswert allein belegt weder Formgenauigkeit noch optische Leistung. Der Prüfplan hält deshalb für jedes Merkmal das Verfahren, den Auswertebereich und das Abnahmekriterium fest. Maschinenintegrierte Messungen zur Prozesskorrektur und unabhängige Funktionsprüfungen beantworten unterschiedliche Fragen.

Mehrwert: Die Abnahme beruht auf Anforderungen, die beide Seiten einheitlich auslegen können.
Gemeinsam festlegen

Bezüge, Apertur, Filterung, ausgewertete Kenngröße, Messunsicherheit und Verantwortung für jede Prüfung.
